產品特點PRODUCT FEATURE

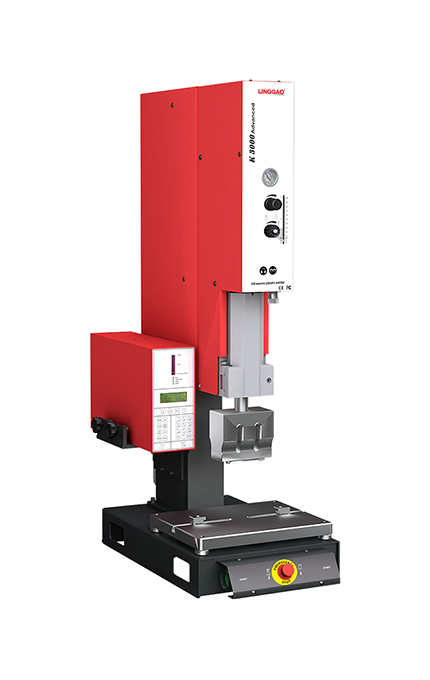

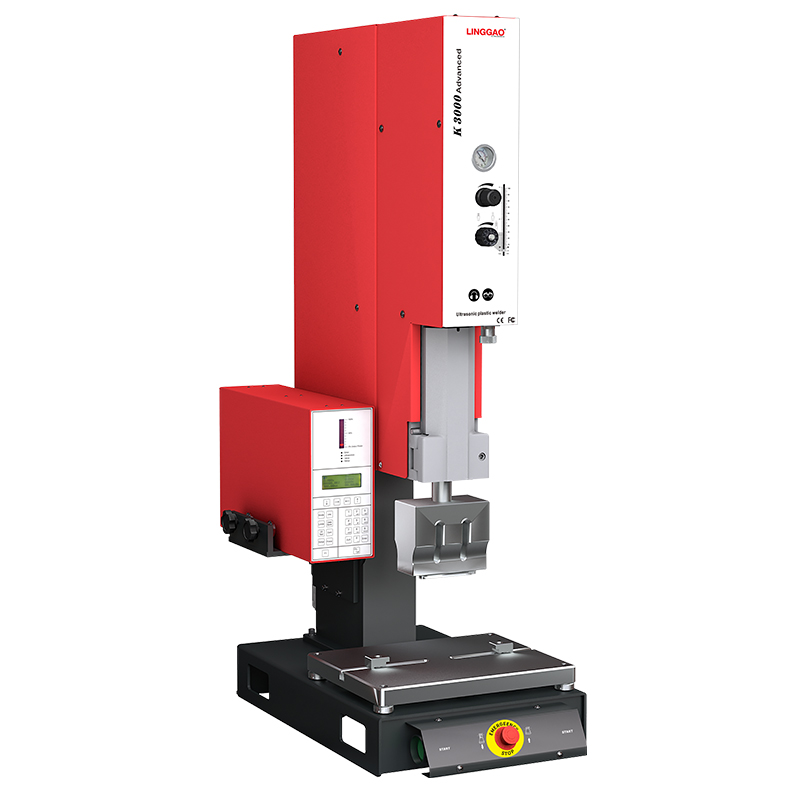

K3000 Advanced 數字 靈高超聲波塑焊機
——頻率/功率:20kHz - 2000/3000W
01工作行程20~100mm,不需調整機身高度,可微調,精密度0.01mm
02機頭下壓前有6mm設計安全開關防止壓傷操作人員,20mm設有下降緩沖
03使用Ø80mm雙動式氣缸,機身可調高度220mm,6bar空氣壓力時有3000N下壓力
04產品抱合式燕尾槽帶鎖緊結構,很大程度的減輕焊頭下壓后仰缺陷及下壓/回升機械偏移缺陷
05面板顯示工作行程0~100mm,并有微調制動,一圈1mm,精密度達0.01mm,刻度尺顯示方便調整
06換能器連接方式可360度旋轉對位,易取出安裝設計,保護蓋固定僅需一顆螺絲即可固定
07更換焊頭無需每次調整水平,因?yàn)樗秸{(diào)整在底座上,而底模也固定在底座上,也不需墊銅片調水平
08增幅器可更換擴大比,以便不同材質焊接需不同振幅,有0.5/0.6/1/1.5/2/2.5/3等多種擴大錐可選用
技術規格TECHNICAL SPECIFICATIONS
機型 Model
K3000 Advanced 數字
頻率 Frequency
20kHz
功率 Power
2000W
3000W
輸入電壓 Input Voltage
190-265V AC
語言選單 Language
中文/英文/德文/西班牙文/法文/意大利文等
CN, EN, DE, ES, FR, IT, etc.
數據庫 Data Bank
最多可儲存99組焊接參數 99 memories
換能器至立柱距離
Throat Depth
318.8mm
增幅器端面至底座面距離
Distance from end face of amplifier to base face
510mm(max)
可調整行程 Stroke Range
20~100mm,可微調,精密度0.01mm,不需調整機身高度20~100mm, Fine-tuning supported, accuracy:0.01mm;No need to adjust the height of the press.
氣缸行程 Cylinder Stroke
60×100mm 標配,50×100mm、80×100mm 選配60x100mm standard,50x100mm 、 80x100mm optional
重量(含電箱) Weight
122kg
最大下壓力 Max.Force
3000N
搭配電箱 Generator
ADV 20-2000W/3000W
計數器 Counter
可設定范圍0-999999999
pin密碼 Pin Code
4位數字鎖碼,避免參數設定被隨意修改
4 digits to protect access to parameters
空壓力需求 Drive Energy
最大7bar,正常6bar最大耗氣量:每次下壓約消耗8 It.n(6bar時)Compressed air supply:7 bar maximum,6 bar nominalMax.consumption 6bar,approx.8lt.n/stroke
操作開關 Operation Switch
雙手啟動,緊急停止按鈕位于底座前方
Two-hand start with EMERGENCY STOP at front
工作模式 Mode
時間模式/功率模式/能量模式/超聲波停振/行程模式(絕對行程模式/相對行程模式)觸發壓力Time/Power/Energy/US-stop/Travel (absolute/differential)/Trigger Pressure
